本產品能夠通過CAN/RS485與電池通信，實時讀取電池狀態信息和充電需求，并根據電池狀態和充電需求調整輸出電壓和輸出電流，使系統以最適合的電流給電池充電。
本產品采用液晶動態顯示充電信息、電池信息、控制參數等。用戶可通過按鍵查閱各項參數，并可根據需要修改充電機參數以適應不同的系統要求。
充電機內部具有全面的電子故障自測功能和強大的電子保護功能，可最大程度避免由于安裝錯誤和系統故障而導致產品器件的損壞。
該系列適用于鋰電池充電應用，如電動叉車、電動清掃車、AGV牽引車、AGV搬運車、電動汽艇、電動船舶、工業無人機、電動觀光車等運輸與工業電動設備上
用新型高效三相APFC電路拓撲結構，功率因數大于0.99，高頻開關電源采用全橋移相軟開關技術，先進的數字化均流技術，有效提高了均流精度和抗干擾性，傻瓜式操作，實時顯示已充電量、充電電壓、充電電流等信息及運行狀態，可預留RS484/CAN組網通訊接口。
|
項目 |
產品型號 |
WMC80100 |
WMC80200 |
|
輸入特性 |
工作電壓 |
265Vac～520Vac（三相） |
|
|
頻率 |
45Hz～60Hz |
||
|
額定輸入電流 |
≤20A |
≤40A |
|
|
接線方式 |
L1、L2、L3、PE |
||
|
功率因數 |
≥0.99（100% Load） |
||
|
輸出特性 |
輸出電壓范圍 |
30～100V DC |
|
|
最大輸出電流 |
100A |
200A |
|
|
輸出功率 |
10KW (323Vac～520Vac) |
20KW (323Vac～520Vac) |
|
|
穩壓精度 |
≤±0.5％Vo |
≤±0.5％Vo |
|
|
紋波和噪聲 |
≤1% |
||
|
保護功能 |
輸出過流 |
110%關閉輸出（可自動恢復），120%停止充電（需重啟） |
|
|
輸出過壓 |
輸出電壓＞設置電壓+3V，停止充電 |
||
|

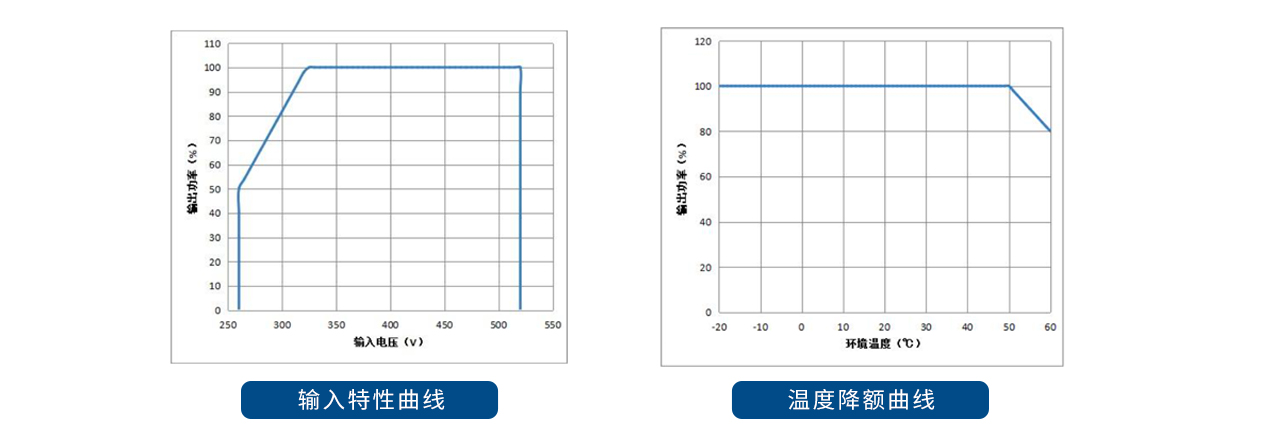

低輸入電壓降額 |
323Vac～520Vac（滿載），323Vac～260Vac（線性降至半載） |
||
|
環境 |
工作溫度 |
－20℃ ～ +60℃（＞50℃降額） |
|
|
工作濕度 |
20％～90％ (無冷凝) |
||
|
存儲溫度、濕度 |
–25℃～+75℃，10～90% RH |
||
|
海拔高度 |
≤2000m |
||
|
系統 |
效率 |
95% |
|
|
通訊方式 |
RS485/CAN |
||
|
尺寸 |
700mm×562mm×129mm |
||
|
凈重 |
24kg |
32kg |
|
|
顏色 |
黃、白兩色可選 |
||
|
指示燈狀態 |
待機 |
綠燈閃 |
|
|
充電 |
綠燈常亮 |
||
|
故障 |
紅燈常亮 |
||
|

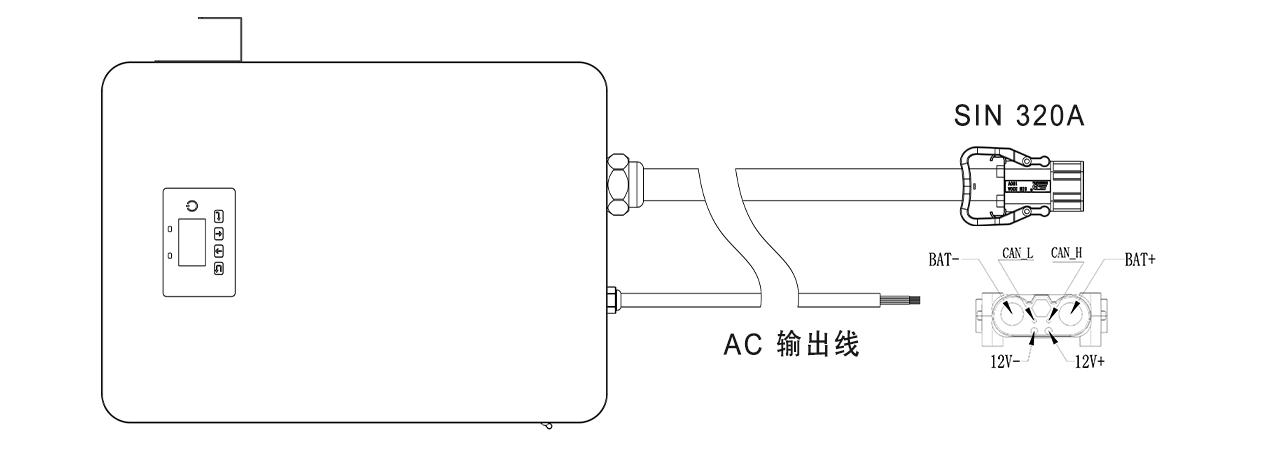

信號名稱 |
端子型號 |
引腳編號 |
引腳說明 |
|
AC輸入(三相) |
|
黃 |
L1 |
|
綠 |
L2 |
||
|
紅 |
L3 |
||
|
黃綠 |
PE |
||
|
DC輸出 |
SIN-320A |
BAT+ |
BAT+ |
|
BAT- |
BAT- |
||
|
CAN/RS458（通訊） |
CAN_L |
CAN_L或485_B |
|
|
CAN_H |
CAN_H或485_A |
||
|
12V(輔助電源） |
12+ |
12V+或空 |
|
|
12- |
12V-或空 |
